一、RJ45与RJ11水晶头

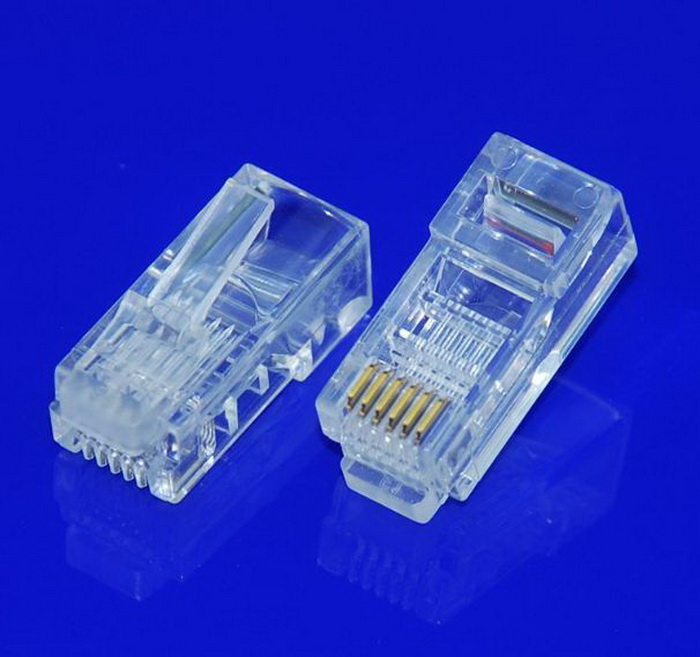

1、RJ45水晶头

我们通常所说的网络水晶头都是指的RJ45水晶头，它是一种有8根针脚的接头，主要用在以太网中，“RJ”表示注册的插孔，“45”代表接口标准的序号。RJ45水晶头通常端接在以太网线上，用来连接各种网络设备，例如计算机、路由器、交换机等。

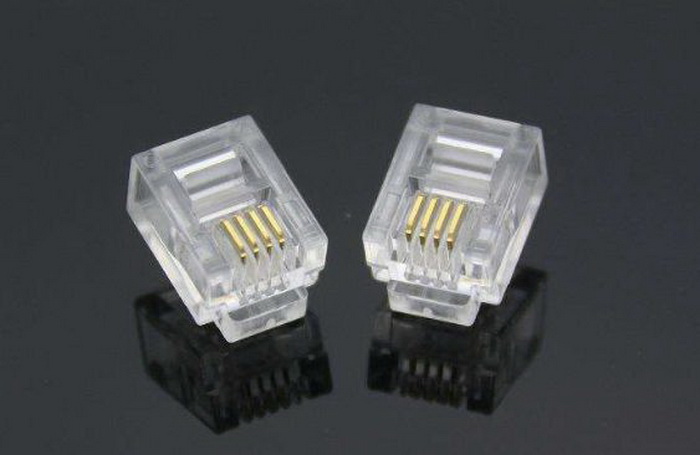

2、RJ11水晶头

电话线用的那种四芯水晶头就是RJ11水晶头，它和RJ45水晶头很类似，但是只有4根针脚，它是由西部电子公司开发的一种接头，常用来连接电话和调制解调器。需要注意的是，RJ11通常指的是6个位置（6针）模块化的插孔或插头，但是只有4针被用到，此外，RJ11也用于4针版本的模块化接插件。

3、RJ45水晶头和RJ11水晶头的不同之处

结构不同

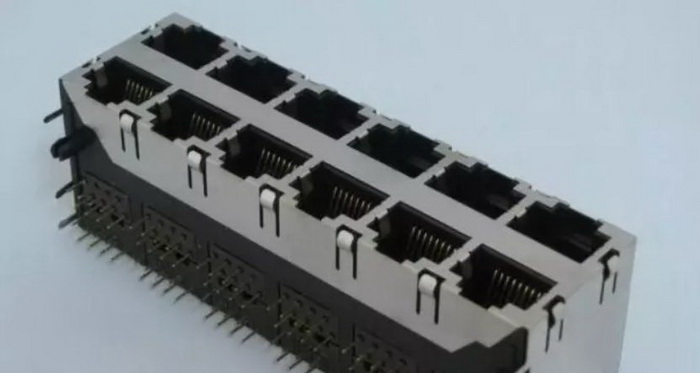

RJ45水晶头是有8个凹槽和8个触点（8p8c）的接头，而RJ11水晶头通常只有6个凹槽和4个触点（6p4c），因此，RJ45水晶头的体积要比RJ11水晶头大。RJ11水晶头通常可以插入到RJ45接口中，反之则不行，但是这里强烈建议不要将RJ11水晶头用于RJ45接口。

线序标准不同

由于RJ45水晶头和RJ11水晶头的构造不同，其接线时的线序标准也有所不同。RJ11水晶头一般只有6个凹槽和4个触点（6p4c），而且其线序是固定的。

RJ45水晶头接线时则有两种线序标准：T-568A和T-568B。通过采用不同的标准，最后制作成的网线有直通型和交叉型两种。现在所有的网线制作都采用的是568B，线序如下：

橙白 橙 绿白 蓝 蓝白 绿 棕白 棕

二、超5类水晶头与6类水晶头的区别

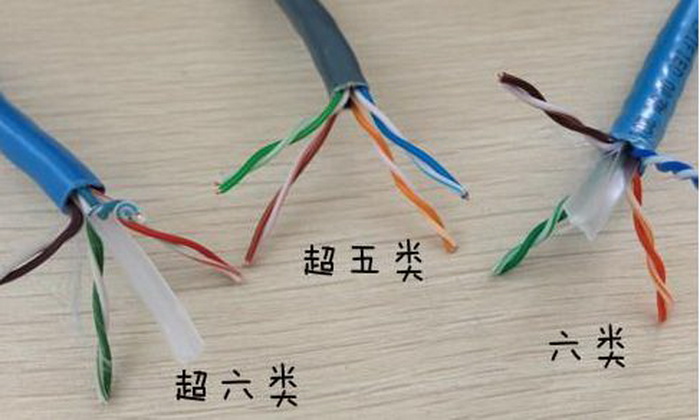

了解超5类水晶头与6类水晶头区别，我们先来看下超5类线与6类线的区别。

超五类/五类芯径：0.511，截面：19.625mm2

六类线芯径：0.574    ，截面：30.1754mm2

六类网线的铜芯比超五类网线的铜芯要粗。因为两者的铜芯不同，导致了水晶头内部的洞口也有差异，进线孔径大小不一样，超五类1.02mm，正六类1.08mm。

1、超5类水晶头

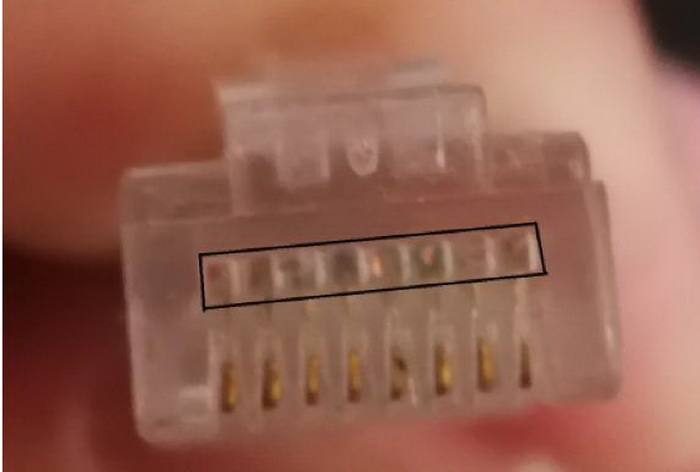

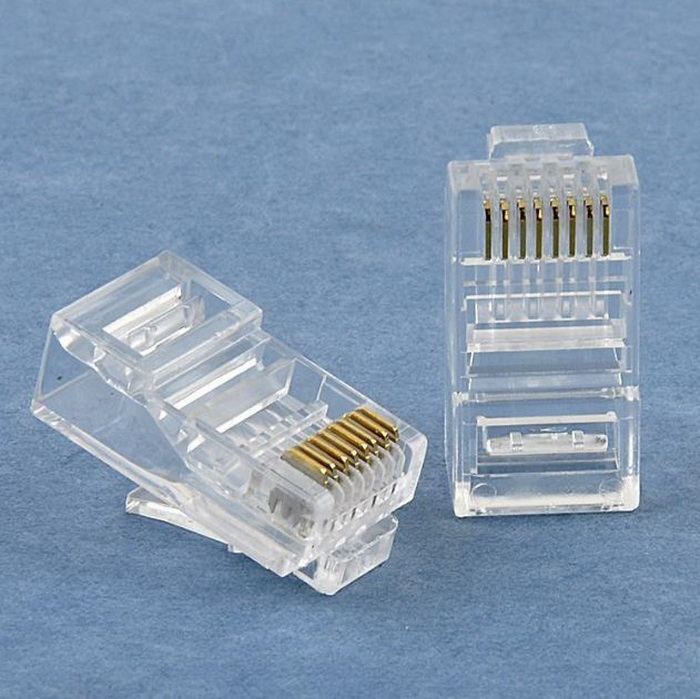

超5类水晶头正面，可以看出8根线芯一字排开

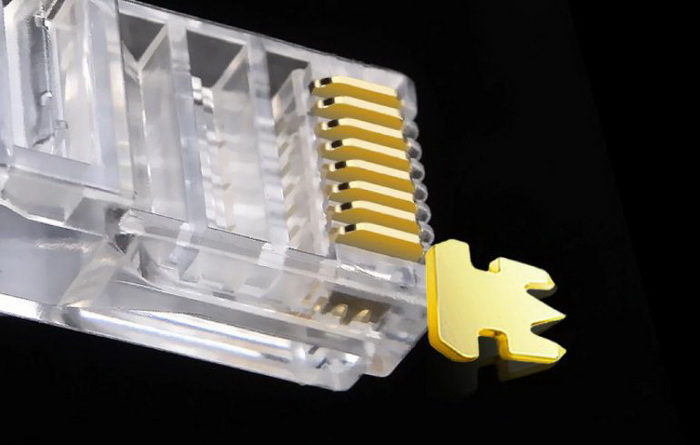

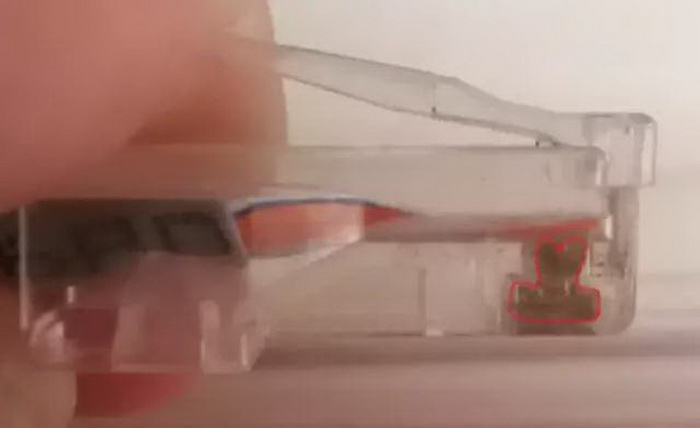

超5类水晶头侧面，压接触点有两个齿

2、六类水晶头

六类水晶头的简介六类水晶头不同于传统的超五类水晶头，它由两部分组成：内部的分线件和外壳。

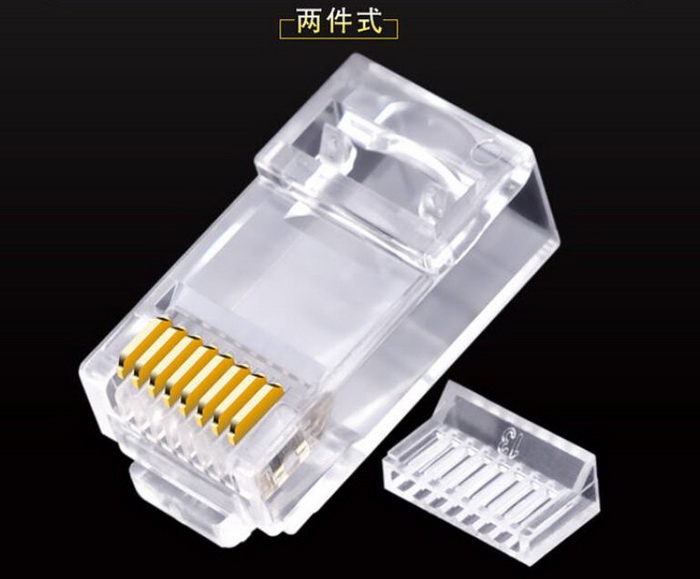

两件式（水晶头与分线模块)

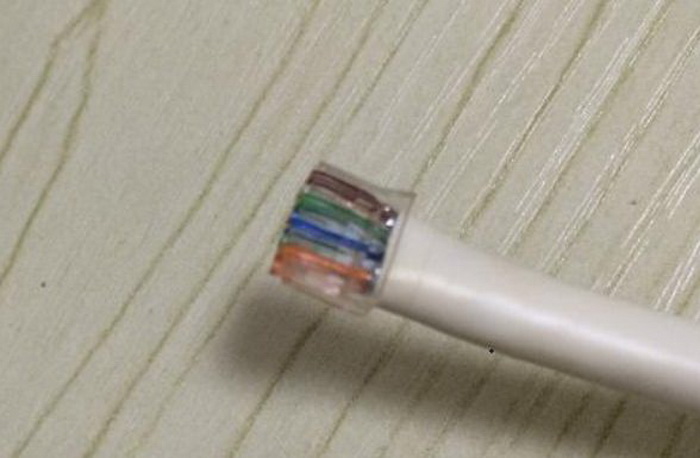

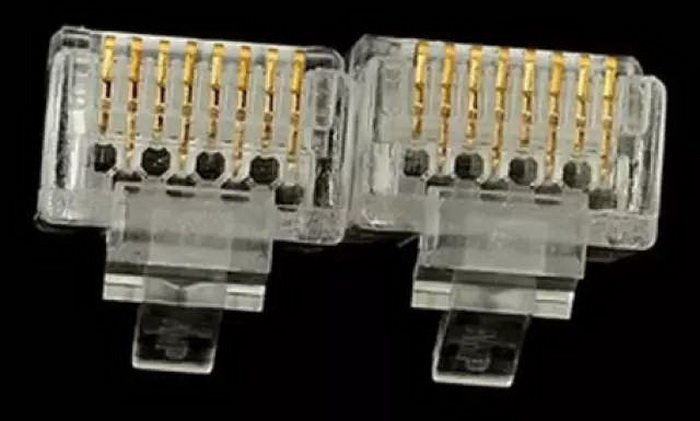

6类水晶头正面，8根线芯交错排列

6类水晶头芯压接触点有三个齿

3、六类水晶头接线方法

正因为六类线水晶头的特性，所以接线方式也有区别，多个了分线模块（内塞）。

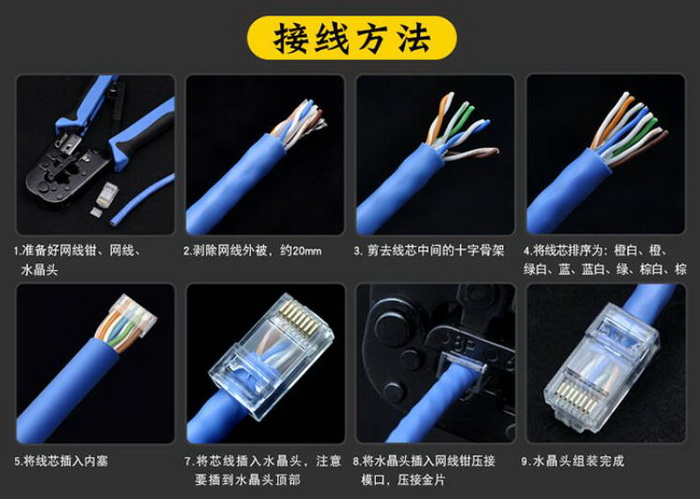

6类水晶头具体接线步骤：

六类线8根线芯上下交错排布，排线孔较大，前部触点上部有三个分叉，压接进线芯后接触面积较大，常用于千兆网络，同时向下兼容百兆网络。

三、网络模块如何制作？

准备：

网络配线架，网线，剥线刀，单对110打线刀，扎带。

步骤：

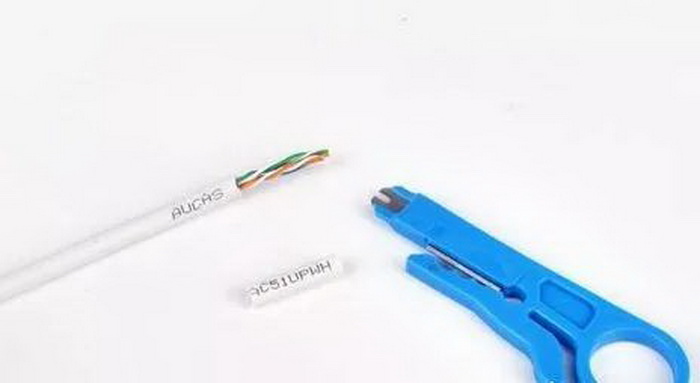

1.将网线放入剥线刀口，预留40MM长度。

2.旋转剥线刀剪开外皮。

3.把网线按国际常规标准线序T568B卡入打线夹。

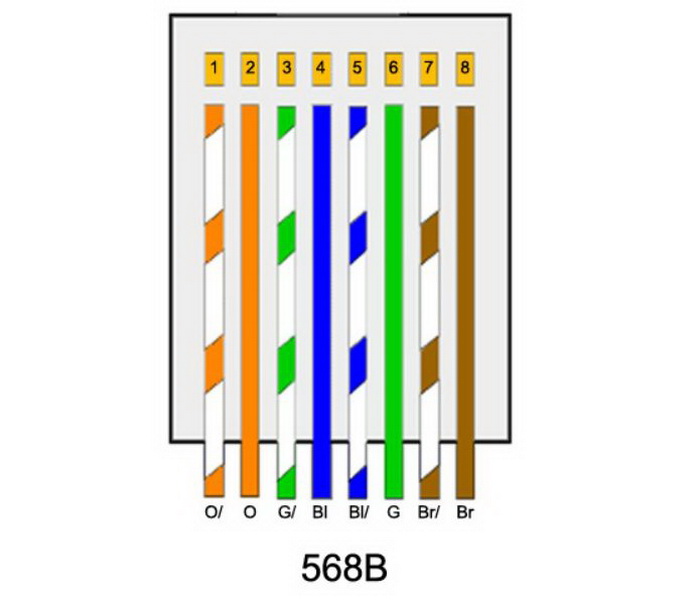

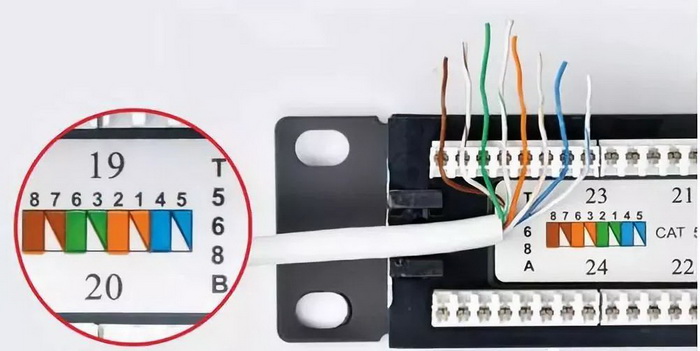

T568B线序见下图，一般在配线架上都有标注，注意和水晶头的B型打法是不一样的，不要搞混。

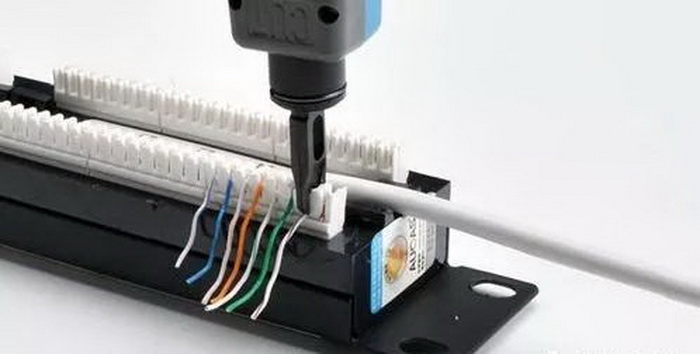

4.用打线刀把网线压接并剪切好。

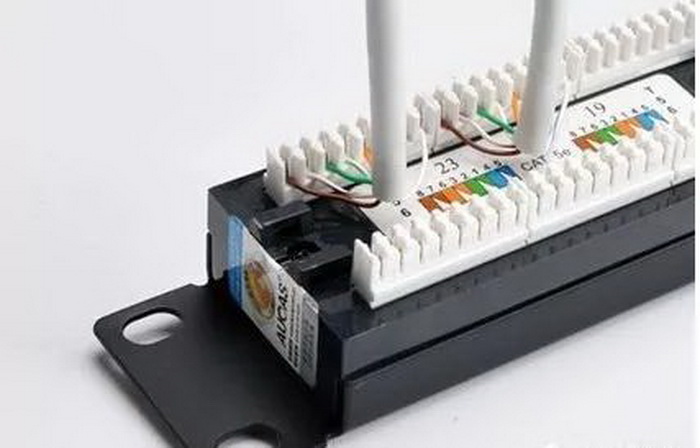

5.完成打线如图。

6.再按如上顺序压制好另一条网线。

7.用扎带把网线固定在托线架上。

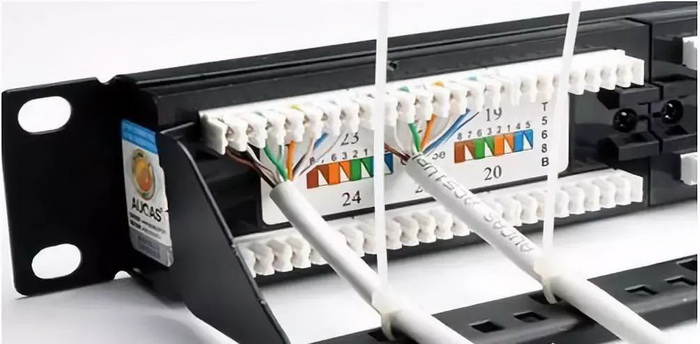

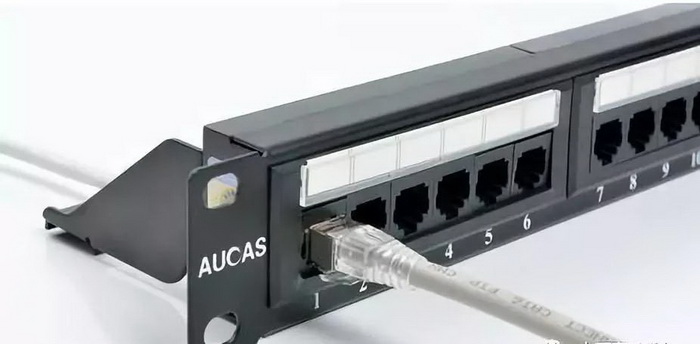

8.剪掉多余扎带，最终效果如下图。
